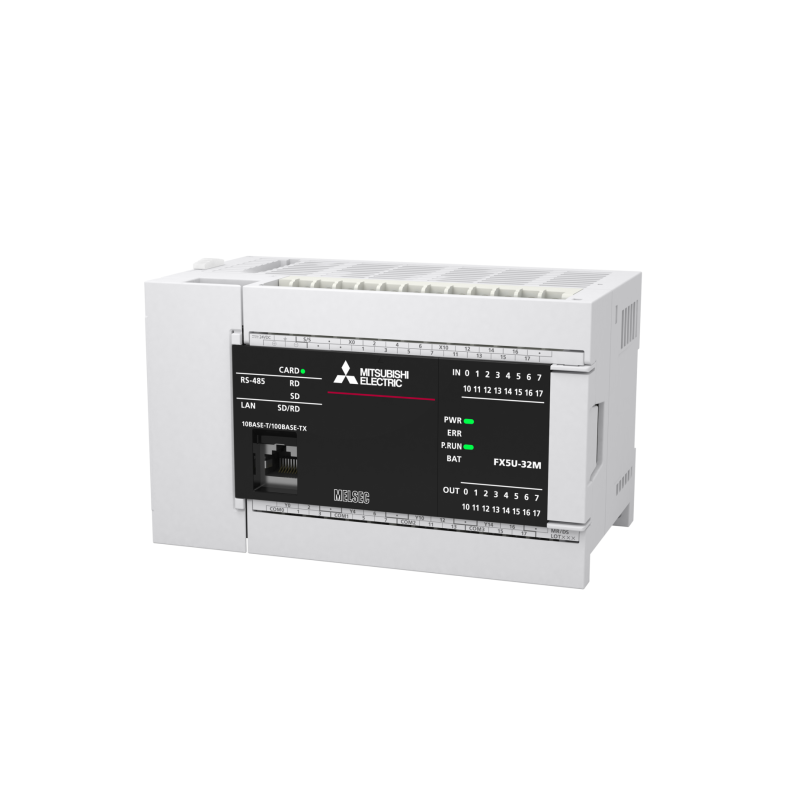

JEDNOSTKA CENTRALNA FX5U MITSUBISHI MELSEC iQ-F - FX5U-32MR/DS

Sterownik programowalny FX5U-32MR/DS z linii MELSEC iQ-F to moduł CPU nowej generacji Mitsubishi, łączący bogactwo funkcji, wysoką wydajność i elastyczność integracji z systemami automatyki. Urządzenie zaprojektowano z myślą o aplikacjach wymagających niezawodnego sterowania logicznego i analogowego w kompaktowym formacie.

Sterownik Mitsubishi MELSEC iQ-F - FX5U-32MR/DS zasilany jest napięciem 24 V DC (z tolerancją –30% / +20%), co umożliwia prostą integrację w standardowych układach automatyki. Moduł oferuje 32 punkty I/O — 16 wejść cyfrowych (24 V DC) i 16 wyjść typu przekaźnikowego. Ponadto wbudowano 2 kanały analogowe (wejścia) oraz 1 kanał analogowy wyjściowy, co umożliwia przetwarzanie sygnałów analogowych bez konieczności stosowania dodatkowych modułów. Układ posiada także wbudowany licznik szybkich impulsów (do 200 kHz) na wybranych kanałach wejściowych.

Jednostka centralna FX5U-32MR/DS o pojemności programu 64 k kroków, z pamięcią Flash, umożliwiająca realizację skomplikowanych algorytmów sterujących, logikę blokową (FB), obsługę funkcji PID, przerwań i zmiennych globalnych i lokalnych. Sterownik wspiera programowanie w językach zgodnych z normą IEC 61131-3 (drabinkowy, tekst strukturalny, schemat funkcyjny) oraz wykorzystanie funkcji online, zmiany programu w trybie RUN i monitorowania zmiennych w czasie rzeczywistym. Jedną z kluczowych cech tego modelu jest integracja portu Ethernet, umożliwia komunikację poprzez standardowe protokoły sieciowe (m.in. Modbus TCP, socket-owe) oraz integrację z systemami SCADA i nadzoru sieciowego. Dodatkowo sterownik obsługuje komunikację przez RS-485, co pozwala na współpracę z urządzeniami kompatybilnymi ze standardowymi protokołami przemysłowymi. Moduł posiada także gniazdo SD card na kopie zapasowe programu i danych użytkownika.

Budowa obudowy spełnia potrzeby montażu w szafach sterowniczych — moduł ma kompaktowe wymiary i wagę około 0,65 kg, co ułatwia jego integrację w systemach z ograniczoną przestrzenią. Zgodny zakres temperatury pracy wynosi od –20 °C do +55 °C (bez kondensacji, warunki przemysłowe), co pozwala na pracę w typowych warunkach zakładowych. Sterownik cechuje się wytrzymałością mechaniczną i odpornością na wibracje oraz przeciążenia — spełnia normy odporności dla instalacji przemysłowych.

Oprogramowanie narzędziowe GX Works3 / iQ Works zapewnia pełną obsługę programowania, diagnostyki, symulacji i monitorowania stanu urządzenia. Intuicyjne środowisko i zaawansowane funkcje ułatwiają projektowanie aplikacji, optymalizację pracy i integrację ze szerszym systemem automatyki. Umożliwia również zmniejszenie liczby zewnętrznych modułów rozszerzeń, co sprzyja oszczędności miejsca, uproszczeniu instalacji i podniesieniu niezawodności systemu sterowania.
