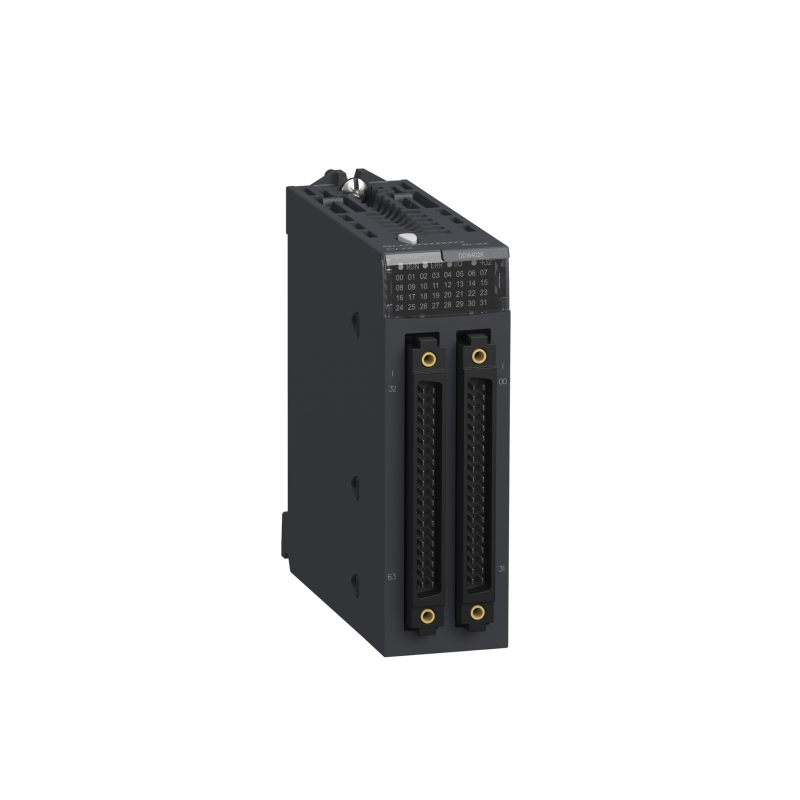

CYFROWY MODUŁ WEJŚCIOWY SCHNEIDER MODICON X80 - BMXDDI6402K

Moduł wejść dyskretnych (cyfrowe wejścia) Schneider Electric - BMXDDI6402K z serii Modicon X80 obejmującej popularne moduły wejścia/wyjścia i komunikacji, zasilacze oraz podstawki pod moduły Modicon M340 i Modicon M580. Moduł posiada 64 izolowane wejścia 24 V DC, działające w logice sink (wejścia typu „positive logic”) – co oznacza, że moduł przewiduje doprowadzanie sygnału dodatniego do wejścia, a wewnętrzne sterowanie zapewnia izolację i separację od magistrali. Moduł jest częścią ujednoliconej platformy X80, co ułatwia wymianę i rozbudowę systemu – wszystkie moduły X80 korzystają z tych samych złączy i mechaniki.

Moduł charakteryzuje się relatywnie niskim poborem prądu (~0,6 mA na kanał) i filtrem czasowym ok. 4 ms (typowo) / do 7 ms (max), co pozwala na tłumienie zakłóceń i eliminację drgań styków w sygnałach przycisków czy sensorów. Diagnostyka kanałowa (LED dla każdego kanału) oraz modułowa sygnalizacja stanu (RUN, ERR, I/O) umożliwiają szybkie znalezienie uszkodzonych wejść lub błędów systemowych. Moduł posiada również zabezpieczenie — każdy blok 16 kanałów jest chroniony przez zewnętrzne bezpieczniki szybkie (0,5 A) co zabezpiecza wejścia przed przeciążeniami i zwarciami.

Konstrukcja modułu spełnia standard IP20, co czyni go odpowiednim do pracy w typowych szafach sterowniczych przemysłowych. Zakres temperatur pracy wynosi 0…+60 °C, a moduł obsługuje wysokość instalacji do 2000 m bez deratingu (powyżej z redukcją). Odporność mechaniczna – wibracje 3 g, udary 30 g – sprawia, że moduł radzi sobie w typowym środowisku przemysłowym. Średni czas między awariami (MTBF) dla tego modułu to ok. 362 681 godzin. Platforma Modicon X80 umożliwia użycie tego samego typu mechaniki, szyn montażowych i systemu komunikacji dla różnych modułów wejść/wyjść, co poprawia spójność instalacji i ułatwia późniejsze rozbudowy albo serwis.
