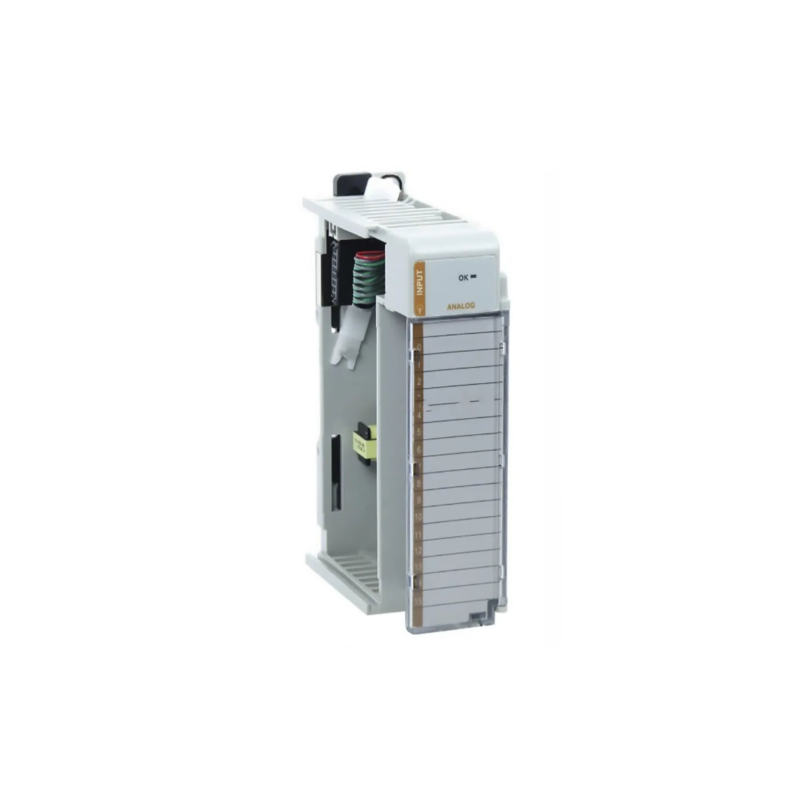

ALLEN-BRADLEY CompactLogix Analogowy Moduł Wejściowy - 1769-IF16C/A

Allen-Bradley 1769-IF16C/A to moduł analogowy o wysokiej rozdzielczości z serii CompactLogix, zaprojektowanej min. do precyzyjnego pomiaru sygnałów analogowych w środowiskach przemysłowych. Moduł 1769-IF16C/A posiada 16 niezależnych wejść prądowych, obsługujących zakres sygnału od 0–20 mA oraz 4–20 mA, z przetwarzaniem sigma‑delta o wysokiej rozdzielczości – 16 bitów (unipolarnie) lub 15 bitów + znak (bipolarne), co zapewnia dokładność konstrukcyjną ±0,5 % przy częstotliwościach filtrów 16 Hz/50 Hz/60 Hz. Każdy kanał wyposażono w diagnostykę granic zakresu, co pozwala na szybkie wykrywanie zarówno niedomiarów, jak i przeciążeń, a w przypadku błędu sygnału dostępna jest indywidualna reakcja kanału.

Moduł wyposażono w galwaniczną izolację o klasie wzmocnionej (30 V robocze, 500 V AC/710 V DC przez 1 min), co zwiększa bezpieczeństwo i odporność na zakłócenia. Współpracuje z kontrolerami CompactLogix i MicroLogix 1500 przy zachowaniu kompatybilności elektromagnetycznej, odporności temperaturowej (0–60 °C) i mechanicznej (wstrząsy 30 g), zapewniając trwałą pracę w trudnych warunkach przemysłowych. Moduł posiada kompaktowe wymiary (118 × 87 × 35 mm) i zajmuje zaledwie jeden slot w szynie CompactLogix, co umożliwia efektywne rozmieszczenie dużej liczby sygnałów analogowych w zminimalizowanej przestrzeni. Całość zasila się przez tylną magistralę 5 V DC i ewentualnie 24 V DC, pobierając ok. 190 mA oraz 70 mA odpowiednio. Moduł 1769-IF16C/A cechuje się łatwością integracji z systemami CompactLogix, co ułatwia konfigurację i skraca czas potrzebny na uruchomienie systemu.

Seria CompactLogix od Allen-Bradley, to wszechstronna i wydajna rodzina sterowników PLC zaprojektowana z myślą o średniej wielkości aplikacjach. Stanowi pomost między dużymi, wysokowydajnymi sterownikami z serii ControlLogix a mniejszymi sterownikami MicroLogix, oferując optymalne połączenie wydajności, skalowalności i efektywności kosztowej. To co wyróżnia serię CompactLogix to modułowa budowa, umożliwiającą elastyczne konfiguracje systemów, które można łatwo rozszerzać w miarę wzrostu wymagań. Dzięki modułowości możliwe jest dodanie dodatkowych modułów wejść/wyjść (I/O), modułów komunikacyjnych czy modułów specjalistycznych bez konieczności przebudowy całego systemu. Jedną z kluczowych zalet serii CompactLogix jest zintegrowane sterowanie ruchem, co pozwala na precyzyjną, skoordynowaną kontrolę wielu osi.

Seria posiada wbudowaną łączność EtherNet/IP, co umożliwia bezproblemową komunikację między różnymi urządzeniami i systemami. Ułatwia to wymianę danych w czasie rzeczywistym oraz poprawia integrację systemu. Sterowniki CompactLogix wyposażone są w wydajne procesory, które zapewniają szybkie ale również, co istotne - niezawodne działanie. Są zaprojektowane do obsługi skomplikowanych instrukcji, dużych zestawów danych oraz przetwarzania wysokiej prędkości, dzięki czemu nadają się do szerokiego zakresu zastosowań przemysłowych. Modele CompactLogix oferuje zintegrowane funkcje bezpieczeństwa, w tym Safe Torque Off (STO) i inne funkcje ochronne. Zapewnia to możliwość bezpiecznego wyłączenia systemu w sytuacjach awaryjnych bez konieczności stosowania dodatkowego sprzętu bezpieczeństwa, co obniża koszty i zmniejsza złożoność systemu.

Aby uzyskać więcej informacji na temat modułu 1769-IF16C/A, w tym szczegółowe instrukcje instalacji i konfiguracji, odwiedź stronę producenta: Allen-Bradley.
