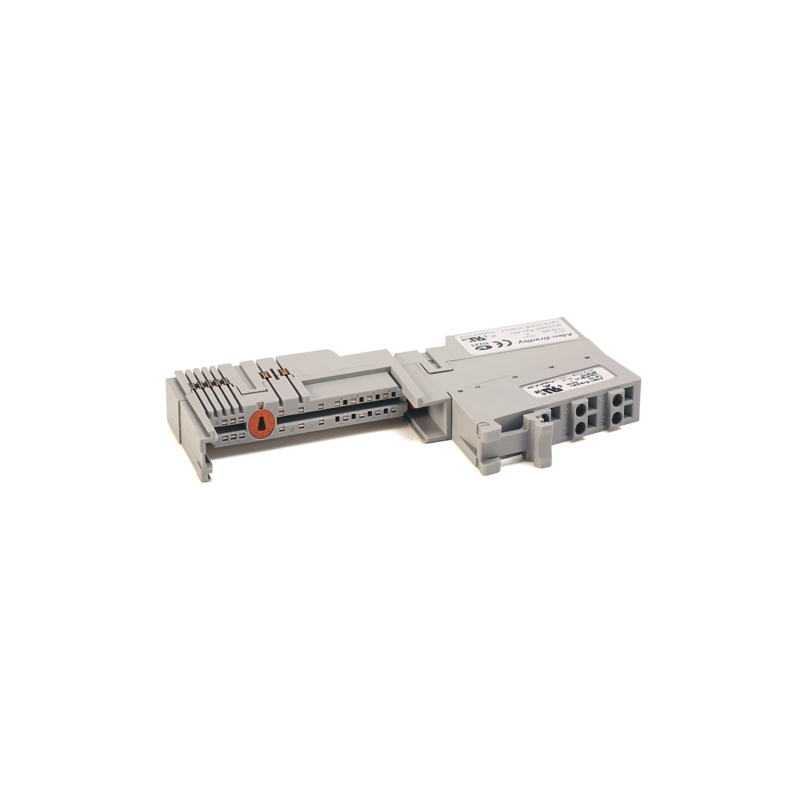

PODSTAWKA TERMINALA POINT I/O ALLEN BRADLEY - 1734-TBCJC

Allen-Bradley 1734-TBCJC to specjalistyczny moduł bazowy przeznaczony do współpracy z modułami wejść termoparowych, takimi jak 1734-IT2I, w systemach automatyki przemysłowej opartych na serii POINT I/O. Moduł ten integruje funkcję kompensacji zimnego złącza (CJC), co umożliwia dokładne pomiary temperatury przy użyciu termopar. Zadaniem podstawki jest zapewnienie prawidłowego odniesienia temperatury w miejscu styku przewodów termoparowych z zaciskami modułu, co jest niezbędne do uzyskania dokładnych i stabilnych pomiarów temperatury. Baza TBCJC nie przetwarza żadnych sygnałów ani nie zawiera aktywnych układów elektronicznych – jej funkcjonalność opiera się na obecności zintegrowanego czujnika temperatury w punkcie przyłączeniowym przewodów. Dzięki temu umożliwia modułowi termoparowemu dokonanie automatycznej kompensacji wpływu temperatury otoczenia na pomiar.

Konstrukcja 1734-TBCJC opiera się na klasycznym układzie bazy POINT I/O z pięcioma punktami przyłączeniowymi, wyposażonymi w zaciski śrubowe. Moduł montowany jest bezpośrednio na szynie DIN jako baza terminalowa dla modułu I/O i umożliwia wymianę oraz montaż w trybie RIUP (Removal and Insertion Under Power), co zwiększa wygodę serwisową. Dzięki zgodności z wymaganiami środowiskowymi przemysłu (odporność na wibracje, wstrząsy, zmienność temperatury) oraz wsparciu dla standardowych certyfikatów przemysłowych (CE, UL, UKCA), baza może być stosowana w szerokim zakresie aplikacji przemysłowych, wszędzie tam, gdzie realizowane są pomiary temperatury z użyciem termopar.

1734-TBCJC to komponent uzupełniający, który musi być stosowany z każdym modułem termoparowym POINT I/O, aby zapewnić poprawne i dokładne działanie układu pomiarowego. Moduł 1734-TBCJC składa się z dwóch głównych komponentów: bazy montażowej (MB) oraz zdejmowanego bloku terminali (RTB) z zaciskami śrubowymi. Kompaktowe wymiary (65 mm x 12 mm x 133,4 mm) oraz masa około 97,5 g pozwalają na oszczędność miejsca w szafach sterowniczych. Moduł jest przeznaczony do pracy w temperaturach od -20°C do +55°C i spełnia wymagania dotyczące odporności na wstrząsy i wibracje zgodnie z normami IEC.
