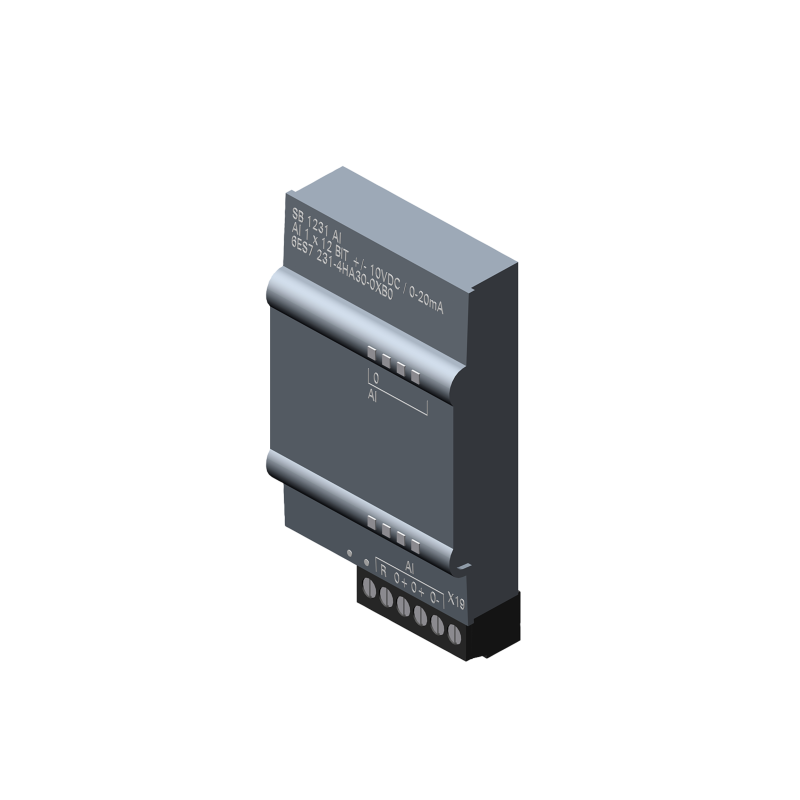

WEJŚCIE ANALOGOWE SB 1231 AE SIEMENS SIMATIC S7‑1200 - 6ES7231-4HA30-0XB0

Moduł Siemens SB 1231 AE - 6ES7231‑4HA30‑0XB0 to analogowy sygnałowy board rozszerzający możliwości sterowników z serii SIMATIC S7‑1200 o jedno kanałowe wejście analogowe. Moduł został wyposażony w jedno wejście analogowe, które może pracować zarówno w trybie napięciowym, jak i prądowym, co znacząco zwiększa jego uniwersalność w różnych typach aplikacji przemysłowych.

• W trybie napięciowym obsługuje szeroki zakres wartości – od ±2,5 V, przez ±5 V aż do ±10 V – co pozwala na bezpośrednie podłączanie wielu standardowych czujników i przetworników bez konieczności stosowania dodatkowych konwerterów sygnałów.
• Z kolei tryb prądowy 0–20 mA umożliwia pracę z urządzeniami wykorzystującymi przemysłowy standard transmisji analogowej 4–20 mA lub 0–20 mA, często spotykanymi w systemach pomiarowych i sterowania procesami technologicznymi.

Dzięki 12-bitowemu przetwornikowi analogowo-cyfrowemu (A/C), moduł gwarantuje precyzyjne próbkowanie sygnałów wejściowych i ich konwersję na dane cyfrowe o wysokiej dokładności. To z kolei pozwala na precyzyjne odwzorowanie wartości fizycznych takich jak temperatura, ciśnienie, przepływ czy pozycja, z minimalnym błędem pomiarowym i dużą powtarzalnością. Taka rozdzielczość jest wystarczająca do większości zastosowań w maszynach, systemach HVAC, liniach produkcyjnych i systemach zarządzania budynkami, zapewniając równowagę między jakością sygnału a szybkością działania.

Dodatkowo moduł został zaprojektowany z myślą o jak najmniejszym zużyciu energii oraz minimalnym zajęciu przestrzeni montażowej. Zapotrzebowanie na energię z magistrali SM Bus wynosi około 55 mA przy napięciu 5 V DC, co przekłada się na moc strat około 0,4 W – wartość niezwykle niską jak na urządzenie tego typu. Kompaktowa obudowa o wymiarach 38 x 62 x 21 mm umożliwia łatwy montaż bez konieczności reorganizacji przestrzeni w szafie sterowniczej, co jest szczególnie ważne w aplikacjach o ograniczonej ilości miejsca.

Elastyczne parametry czasów integracji i filtrowania pozwalają na redukcję zakłóceń sieciowych (np. 10/50/60 Hz), co zwiększa niezawodność pomiarów w trudniejszych warunkach. Moduł charakteryzuje się szerokim zakresem temperatur pracy (–20 do +60 °C) i spełnia rygorystyczne normy EMC, wstrząsowe, wibracyjne oraz posiada certyfikaty CE, UL, cULus, FM i RCM, co pozwala stosować go w wymagających instalacjach automatyki. Dzięki prostemu montażowi na CPU S7‑1200 i kompatybilności z infrastrukturą Siemens, moduł SB 1231 AE stanowi wydajne i ekonomiczne rozwiązanie do rozbudowy sterowników o wejście analogowe w wielu aplikacjach – od systemów sterowania maszyn, przez instalacje HVAC, aż po procesy przemysłowe wymagające precyzyjnej akwizycji sygnałów.
