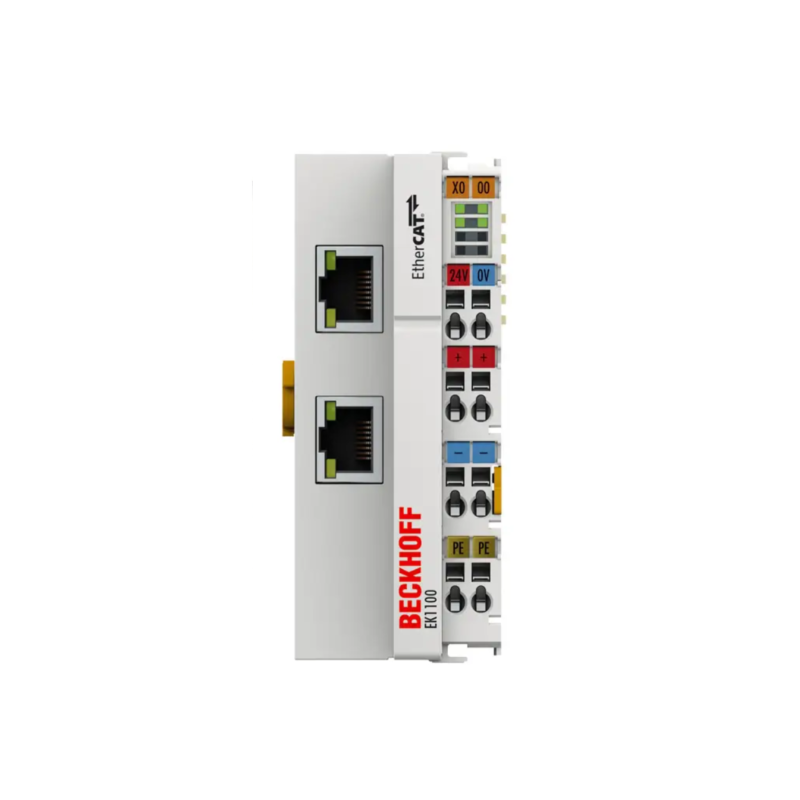

ŁĄCZNIK ETHERCAT BECKHOFF - EK1100

Moduł Beckhoff EK1100 pełni rolę łącznika w systemach EtherCAT, stanowi łącznik między warstwą sieciową Ethernet 100BASE‑TX a szyną E‑bus używaną przez terminale I/O Beckhoff (ELxxxx/ESxxxx/EMxxxx), zapewniając bezproblemową konwersję sygnału pomiędzy siecią Ethernet 100BASE‑TX a magistralą E‑bus terminali I/O (ELxxxx, ESxxxx, EMxxxx). Dzięki dwóm portom RJ45 umożliwia prostą i elastyczną zabudowę topologii magistralnych i gwiazdowych – górny port służy do podłączenia do macierzy EtherCAT, a dolny do rozszerzenia segmentu sieciowego bez utraty wydajności.

Cechy szczególne:

• Technologia połączenia: 2 x gniazdo RJ45
• Długości połączeń: do 100 m
• Liczba terminali EtherCAT w całym systemie: do 65 535

Moduł zapisuje inteligentnie strukturę sieci, samodzielnie wykrywając i mapując do 65 535 urządzeń peryferyjnych poprzez proces image, a nawet ma bardzo niski czas opóźnienia komunikacji – tylko ok. 1 μs – co czyni go idealnym do zastosowań wymagających wysokich częstotliwości cykli wejść/wyjść. Obydwie linie zasilania 24 V DC (systemowa i E‑bus) dostarczają odpowiednie napięcie do wszystkich terminali: do 2 A przy 5 V E‑bus– a dla większego poboru można zastosować zewnętrzny moduł EL9410. Odporność na warunki przemysłowe potwierdzają certyfikaty CE, UL, CCC, ATEX, IECEx, cFMus, DNV GL i normy EMC/Vibration, zakres pracy urządzenia w temperaturach -25 °C do +60 °C oraz montaż na standardowej szynie DIN zapewniają dużą swobodę instalacji. Dzięki zweryfikowanym procedurom sterowania topologią i redundancją protokołu, EK1100 stanowi solidne i wydajne ogniwo budowy dużych i złożonych systemów bazujących na EtherCAT, gwarantujące precyzyjną i odporną komunikację w środowiskach produkcyjnych, technicznych i eksploatacyjnych.

Zasilanie systemowe i polowe, każde 24 V DC, jest dostarczane bezpośrednio do łącznika. Dołączone terminale EtherCAT są zasilane prądem wymaganym do komunikacji z dostarczonego napięcia systemowego. Łącznik może dostarczać maksymalnie 5 V i 2 A. Jeśli wymagany jest wyższy prąd, należy zintegrować terminale zasilania, takie jak EL9410. Zasilanie polowe jest przekazywane do poszczególnych komponentów I/O za pośrednictwem styków zasilania o natężeniu do 10 A. W sieci EtherCAT EK1100 można zainstalować w dowolnym miejscu w sekcji transferu sygnału Ethernet (100BASE-TX) – z wyjątkiem miejsca bezpośrednio przy przełączniku. Sprzęgacze EK9000 i EK1000 nadają się do stosowania przy przełączniku.
