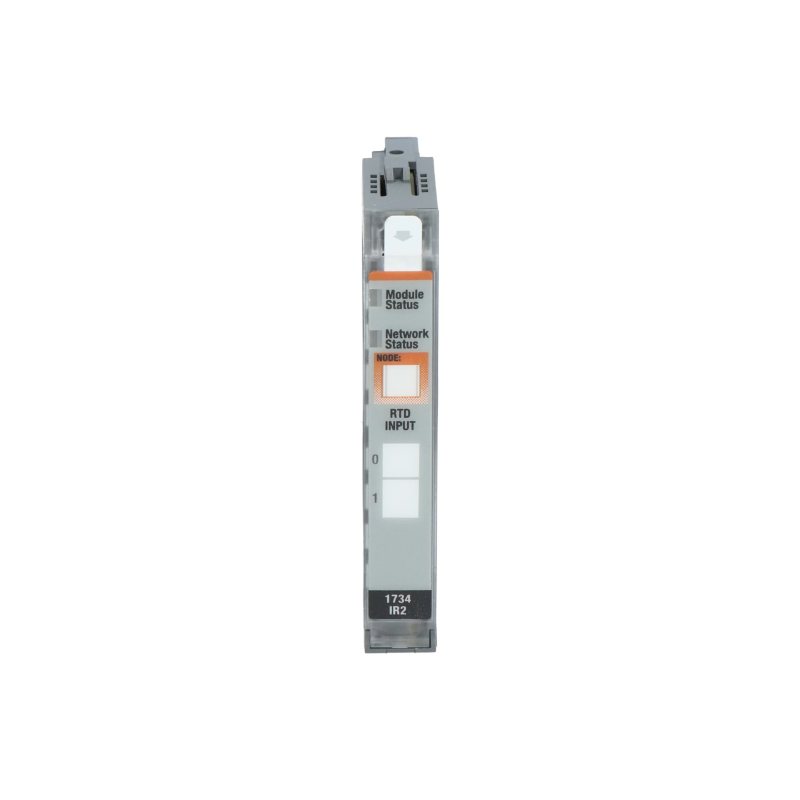

2-KANAŁOWY MODUŁ WEJŚĆ RTD PT100 POINT I/O ALLEN-BRADLEY - 1734‑IR2
search
  • 2-KANAŁOWY MODUŁ WEJŚĆ RTD PT100 POINT I/O ALLEN-BRADLEY - 1734‑IR2
1734‑IR2

2-KANAŁOWY MODUŁ WEJŚĆ RTD PT100 POINT I/O ALLEN-BRADLEY - 1734‑IR2

1734‑IR2

Moduł wejść RTD Allen-Bradley Point-IO - 1734‑IR2 zaprojektowany do pomiaru temperatury w systemach automatyki przemysłowej. 2 kanały, single-ended, bez izolacji galwanicznej między nimi, Pt100, Pt200, Pt100 U.S., Pt200 U.S., Cu10, Ni100, Ni120, Zakres rezystancji 0–600 Ω, Delta-Sigma, 16 bitów, fabryczna kalibracja.

Przewiń do pełnej specyfikacji
498,90 zł
Netto
613,65 zł brutto
Ilość

Dostępny

nowy - oryginalne opakowanie - gwarancja 12 miesięcy

Wysyłka: 7 - 10 dni

Zyskaj dodatkowe 2% rabatu wybierając przelew jako formę płatności

Kupuj bezpiecznie

Firma OEM24 nie jest oficjalnym dystrybutorem marki Allen-Bradley a sprzedawane części pochodzą z rynku wtórnego.

Opis

Moduł Allen-Bradley 1734‑IR2 to precyzyjne 2‑kanałowe wejście RTD oraz wejście rezystancyjne 0–600 Ω, zaprojektowane z myślą o bezpośrednim pomiarze temperatury w systemach automatyki przemysłowej. Należy do kompaktowej i modularnej serii POINT I/O, co umożliwia łatwy montaż na szynie DIN i rozbudowę układów sygnałów analogowych przy minimalnej zajętości przestrzeni. Każdy kanał posiada niezależną konstrukcję z otwartym układem, bez izolacji galwanicznej między wejściami, ale z podstawową izolacją od systemu przy napięciu 50 V AC, zapewniającą bezpieczeństwo pracy.

Wbudowany przetwornik Delta-Sigma o rozdzielczości 16 bitów zapewnia wysoką dokładność – wartość 9,5 mΩ na jednostkę (~0,03 °C przy Pt385), modulowane filtry antyzakłóceniowe dostosowują szybkość odczytu do częstotliwości zakłóceń (np. 40 ms przy 50 Hz).

Moduł fabrycznie jest skalibrowany i obsługuje szeroką gamę czujników RTD – Pt100, Pt200, Pt100 U.S., Pt200 U.S., Cu10, Ni100, Ni120 – dzięki czemu można go używać bez dodatkowych przetworników temperatury. Dla wyższej wygody diagnostyki, urządzenie generuje statusy graniczne (alarm nad-/podzakresu), błędy kanału oraz otwarte obwody, które można zintegrować z logiką PLC. W konstrukcji wykorzystano standardową bazę 1734‑TB (lub inne kompatybilne), co pozwala na szybką wymianę bez konieczności przepinania okablowania. Moduł jest fabrycznie skalibrowany i gotowy do pracy w wymagających środowiskach, z temperaturą roboczą od –20 °C do +55 °C, a także ze zgodnością EMC, wstrząsową i wibracyjną, co potwierdzają normy i certyfikaty.

Model 1734‑IR2
Seria Allen‑Bradley POINT I/O – RTD/Resistance Input
Kanały 2 kanały, single-ended, bez izolacji galwanicznej między nimi
Zakres wejść RTD Obsługuje Pt100, Pt200, Pt100 U.S., Pt200 U.S., Cu10, Ni100, Ni120
Zakres rezystancji 0–600 Ω
Typ przetwornika A/D Delta-Sigma, 16 bitów
Rozdzielczość 9,5 mΩ na impuls → ~0,03 °C przy Pt385
Dokładność ±0,1 % FS (25 °C)
Czas odpowiedzi ~40 ms (Notch 50 Hz), ~33 ms (60 Hz)
Kalibracja Fabryczna
Izolacja 50 V ciągłe między I/O a systemem (testowany do 1600 V AC/60 s)
Zasilanie 24 V DC (z magistrali POINTBus)
Pobór prądu (POINTBus) 220 mA @ 5 V DC
Pobór mocy ~1 W (3,3 BTU/h)
Obudowa Open-style, montaż na szynie DIN (1734-TB/TBS/TOP)
Wymiary (S×W×G) 12 × 56,6 × 77,5 mm
Waga 41,4 g
Temperatura robocza –20 °C … +55 °C
Temperatura przechowywania –40 °C … +85 °C
Wilgotność względna 5–95 %, bez kondensacji
Normy EMC, wibracje, wstrząsy EN 61000‑6‑2/‑6‑4; EN 60068‑2‑6/‑2‑27
Certyfikaty środowiskowe i bezpieczeństwa CE, UL, CCC, IECEx

Specyfikacja
